Про сублімаційний друк


ЗМІСТ
Вступ.
1. Вартість послуги створення профілю принтера.
2. Комплекс, для якого виконується профілювання.
3. Докладніше про технологію сублімаційного друку.
4. Вимоги до носія, на який переноситься зображення.
5. Приклад підбору оптимальних параметрів термопереносу.
6. Контроль повторюваності.
7. Кілька спостережень по технології друку сублімаційними чорнилами з термопереносом на носій
з термосублімаційним покриттям.
7.1. Вибір сублімаційних чорнил.
7.2. Вибір паперу для друку сублімаційними чорнилами.
7.3. Використання сублімаційного скотчу.
7.4. Використання термометра для дистанційного визначення температури термопресу.
7.5. Визначення, чи термоперенос пройшов повністю чи ні.
7.6. Різні режими при термопереносі на чохли.
7.7. Прогрівання молду перед термопереносом.
7.8. Прогрівання дна чашки перед термопереносом.


Вступ
Сублімаційний друк - це друк сублімаційними чорнилами на сублімаційному папері з подальшим термопереносом зображення у термопресі з сублімаційного паперу на носій з термосублімаційним покриттям (чашка або чохол для айфона, або поліестерова тканина, або металева пластина з білим покриттям для сублімації).


1. Вартість послуги створення профілю принтера
Дивіться на сторінці: "Вартість профілювання принтера у Києві"


2. Комплекс, для якого виконується профілювання
Профілювання виконується для такого комплексу:
"принтер+чорнило+папір+налаштування драйвера принтера+версія драйвера принтера+версія операційної системи+настройки фотошопа+носій на який переноситься зображення+режим термопереносу+термопрес".
Носій, на який переноситься зображення у термопресі:
- білий пластмасовий чохол для iPhone 7Plus,
- керамічна чашка,
- поліестерова тканина або габардін,
- алюмінієва пластина для iPhone 7Plus.
Режим термопереносу: температура і тривалість термопереносу.
А також враховується, що профіль створюється для певного стану, в якому знаходиться конкретний екземпляр термопреса. Термопрес має бути справний (якщо термопрес раптом почав видавати іншу температуру, або почав нерівномірно притискати папір до носія, тоді кольоропередача спотвориться).


3. Докладніше про технологію сублімаційного друку
1) На струменевому принтері для сублімації, який заправлений сублімаційними чорнилами, на спеціальному сублімаційному папері друкується тестова шкала.
Важливий момент, сублімаційний папір з нанесеним зображенням просушується рівно стільки, скільки достатньо для того, щоб при термопереносі не було проблем (докладніше дивіться далі).
2) Сублімаційний папір з нанесеним зображенням термоскотчем НАДІЙНО фіксується на носій з термосублімаційним покриттям (наприклад, чашка або чохол для айфона, або металева пластина з білим покриттям для сублімації).
3) Носій з термосублімаційним покриттям з надійно зафіксованим папером з зображенням затискається в термопресі, який прогрітий до рекомендованої температури, термоперенос триває чітко визначений час.
4) По завершенню термопереносу носій з термосублімаційним покриттям з зафіксованим папером виймається з термопресу, папір знімається.

Зауваження. Зчитування спектрофотометром тестової мішені буде здійснюватись виключно з зображення,
що перенесено на носій з термосублімаційним покриттям.
Наприклад:
- керамічна кружка з нанесеним зображенням тестової мішені,
- поліестерова тканина з нанесеним зображенням тестової мішені,
- алюмінієва пластина для iPhone 7Plus з нанесеним зображенням тестової мішені,
- пластмасовий чохол для iPhone 7Plus з нанесеним зображенням тестової мішені.

Зауваження, профіль може усунути паразитний колірний відтінок, але не просто так, а за рахунок зменшення насиченості чорного, тобто якщо до профілювання чорний виглядає коричневим, тоді після профілювання замість чорного буде освітлений чорний (дуже темний сірий).


4. Вимоги до носія, на який переноситься зображення
1) Тестова шкала наноситься на білу поверхню. Якщо поверхня не біла, а кольорова, профіль не вийде.
2) Тестова шкала розміщується на декількох однакових носіях (3 чохла для iPhone 7Plus, або 2 чашки, або 3 алюмінієві пластини для iPhone 7Plus).
При термопереносі зображення з паперу на носії дуже важливо, щоб всі носії були однакові, з одної партії, з одного матеріалу.
Наприклад, якщо це чохли для iPhone 7Plus, тоді всі вони мають бути однакові, наприклад матові, однакового білого кольору. Це ж саме стосується і чашок (чашки мають бути однакові), і алюмінієвих пластин (алюмінієві пластини мають бути однакові).
Якщо для профілювання використовувати носії з різного матеріалу, тоді профіль не вийде, а якщо і вийде,
буде гіршої якості.


5. Приклад підбору оптимальних параметрів термопереносу
Дуже важливо підібрати оптимальні параметри термопереносу: температуру і тривалість термопереносу.
Звичайно, ці параметри дуже бажано уточнювати у виробника чи у продавця обладнання та витратних матеріалів. Але навіть в цьому випадку варто пам'ятати, що для всього розмаїття китайських витратних матеріалів і обладнання просто не реально створити базу ідеальних параметрів термопереносу.
Тому, ймовірно лише ви самі експериментальним шляхом можете знайти найкращі параметри саме для вашого обладнання і ваших витратних матеріалів.
Докладніше дивіться нижче.

Зауваження. Профілювання не виправляє такі недоліки друку: зернистість зображення, двоїння зображення, розтікання чи розбризкування чорнил, розмитість зображення, і подібні недоліки.

В даному прикладі для зручності було взято таке зображення: grey-color-skin-checker.tif
Зображення друкується на сублімаційному папері і переноситься на носій з термосублімаційним покриттям (чашка або чохол для айфона, або поліестерова тканина, або металева пластина з білим покриттям для сублімації).

Тест для определения оптимальных параметров термопереноса

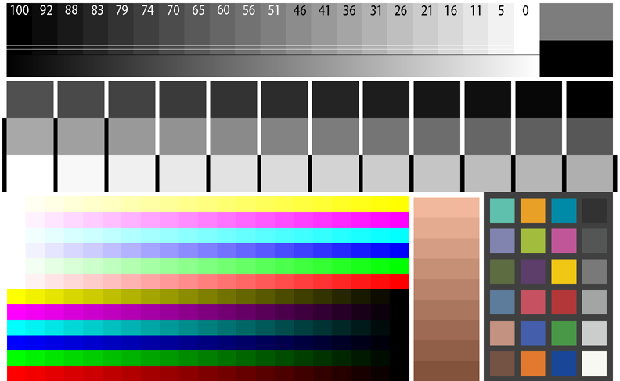

Малюнок №1. Оригінальне зображення на екрані.


Тест для определения оптимальных параметров термопереноса

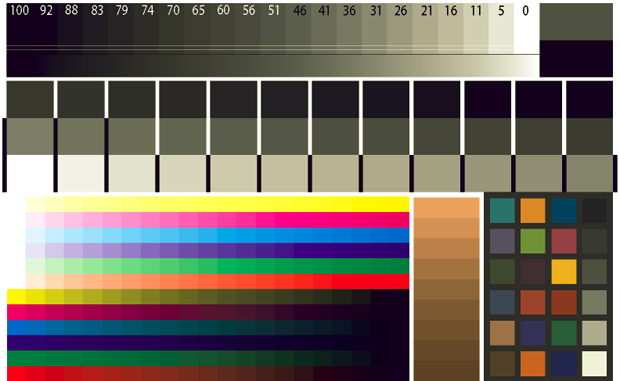

Малюнок №2. Нанесене на носій зображення. Прийнятний варіант. Після профілювання
з високою ймовірністю можна буде отримати прийнятний результат (після профілювання буде виправлена кольоропередача і по можливості виправлено відтінки сірого).



Тест для определения оптимальных параметров термопереноса
Малюнок №3. Нанесене на носій зображення. Незадовільний варіант. Неправильно вибрано температуру або неправильно визначено тривалість термопереносу. Як варіант, поверхня, на яку було перенесено зображення, дуже мало підходить для сублімації.
Замість чорного бачимо сірий, кольори малонасичені. Навіть якщо спробувати створити профіль для такого зображення - чорний не стане чорнішим, а кольори напевно не стануть більш насиченими.
Зауваження. Що надрукуєте, те і отримаєте. Надрукуєте не яскраве, малонасичене зображення - після профілювання ймовірно також отримаєте не яскраве малонасичене зображення (з маленьким колірним обхватом).


Тест для определения оптимальных параметров термопереноса
Малюнок №4. Нанесене на носій зображення. Неправильно вибрано температуру або неправильно визначено тривалість термопереносу.
Зображення дуже розмите, зникла чіткість.
Зауваження. Навіть якщо спробувати створити профіль для такого зображення - помітна розмитість залишиться і після профілювання (хоча після профілювання швидше за все буде виправлено кольоропередачу і по можливості виправлено відтінки сірого).
Зауваження. Що надрукуєте, те і отримаєте. Надрукуєте розмите зображення - після профілювання також отримаєте розмите зображення.


Тест для определения оптимальных параметров термопереноса

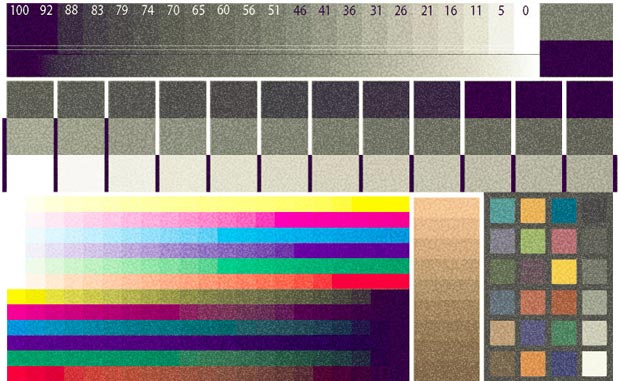

Малюнок №5. Нанесене на кераміку зображення. Погано просушили термосублімаційний папір (в папері залишилась волога, у термопресі волога почала переходити під лак кераміки і створювати зернистість).
Або, як варіант, недостатньо довго переносили зображення.
Зауваження. Що надрукуєте, те і отримаєте. Надрукуєте зернисте зображення - після профілювання також отримаєте зернисте зображення (загалом, не факт, що вийде створити профіль, тому що зернистість суттєво спотворює зображення, відповідно профілювання може взагалі закінчитися невдачею).


Тест для определения оптимальных параметров термопереноса

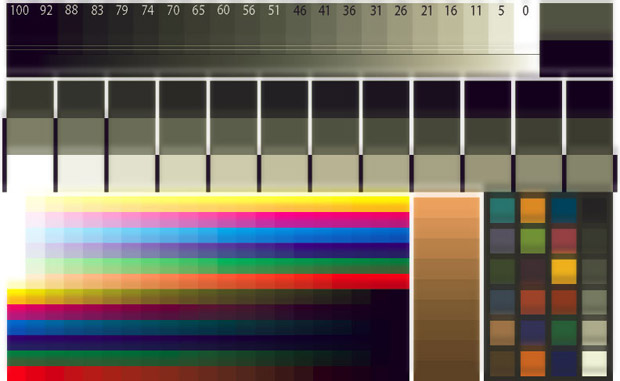

Малюнок №6. Нанесене на чохли зображення. Наче утворюється тінь чи наче зображення двоїться (чи розмивається зі зсувом).
Причина: у термопресі погано притиснуто папір до поверхні, на яку переноситься зображення. Як варіант, коли відкривається кришка термопресу, відбувається зсув паперу (часто можна спостерігати при термопереносі на тканину).
Це неприйнятний варіант. Ремонтуйте термопрес (чи настроюйте термопрес) чи більш надійно закріплюєте папір, щоб притиск був достатній і рівномірний по всій площині, і зображення при термопереносі не двоїлось, не давало тінь, не розмивалось зі зсувом.
Зауваження. В даному випадку виконувати профілювання немає сенсу. Ремонтуйте термопрес чи більш надійно закріплюйте папір.


6. Контроль повторюваності
Зауваження. Для прикладу візьмемо тестову шкалу для пластмасових чохлів для iPhone, але це ж стосується і чашок або алюмінієвих пластин. При термопереносі зображення з паперу на пластмасові чохли для iPhone дуже важливо, щоб зображення переносилось абсолютно однаково на всі пластмасові чохли для iPhone, щоб кольоропередача була однакова - це головний принцип.
Для контролю повторюваності на кожному фрагменті тестової шкали є контрольний блок (дивіться малюнок, контрольний блок обведено червоним).

Контрольный блок для проверки повторяемости

Контрольний блок складається з набору кольорів: green, blue, red, white, black, cyan, yellow, magenta. Для того, щоб зручніше було знаходити контрольний блок, квадратики контрольного блоку помічені білими трикутниками.
Після перенесення зображення на чохли перевірте цей контрольний блок на кожному чохлі (блок з квадратиків восьми кольорів: green, blue, red, white, black, cyan, yellow, magenta). Контрольні блоки на всіх чохлах мають виглядати абсолютно однаково.
Якщо на якомусь чохлі контрольний блок виглядає інакше, аніж на інших чохлах, тоді доведеться знову друкувати тестову мішень на запасному аркуші сублімаційного папері, а потім переносити зображення на запасний чохол.
Тому, про всяк випадок, у вас повинні бути запасні аркуші сублімаційного паперу (1-2 аркуша), а також запасні чохли (стільки, скільки буде потрібно для гарного результату, рекомендується 4-5 запасних чохлів). Коли будете передруковувати аркуш, ще раз перевірте налаштування фотошопа, налаштування драйвера принтера, при потребі проведіть тест дюз (перевірку сопел). Після того, як перенесете зображення на запасний чохол, знову перевірте, як виглядає контрольний блок.
Запам'ятайте, якщо контрольний блок на якомусь чохлі виглядає не так, як на інших чохлах, тоді не вдасться створити якісний профіль. І чим більшою буде різниця між контрольними блоками, тим гірший буде результат (а при великій різниці може взагалі не вийде створити профіль).


7. Кілька спостережень по технології друку сублімаційними чорнилами
з термопереносом на носій з термосублімаційним покриттям


7.1. Вибір сублімаційних чорнил.
Можна рекомендувати якісні сублімаційні чорнила, наприклад, InkTec.

7.2. Вибір паперу для друку сублімаційними чорнилами.
Для зручності рекомендую використовувати сублімаційний фотопапір для сублімаційного друку.
Хоча зауважу, сублімаційний фотопапір не панацея, підійде не всім (хтось використовує, хтось попробував такий папір і відмовився).
Щільністю паперу може бути 100-120гр/м2.
Папір зі щільністю 90гр/м2 краще не використовувати.
Папір з дуже великою щільністю, наприклад 180-230гр/м2, ймовірно не дасть ніяких переваг, хоча хтось використовує навіть папір 230гр/м2.
7.2.1 Перша перевага сублімаційного фотопаперу - при термопереносі зображення майже повністю  переходить на поверхню, на яку виконується термоперенос (відсотків на 90-95). Для порівняння, якщо використовувати звичайний матовий папір, тоді при будь-яких режимах термопереносу на папері залишатиметься в кілька разів більше чорнил.
7.2.2 Друга перевага сублімаційного фотопаперу - це те, що зображення, яке переноситься, буде помітно яскравішим і насиченішим. Отже, що надрукуєте, те і отримаєте. Надрукуєте не яскраве, малонасичене зображення - після профілювання ймовірно також отримаєте не яскраве малонасичене зображення (з маленьким колірним обхватом). Надрукуєте яскраве насичене зображення - після профілювання отримаєте яскраве насичене зображення (з великим колірним обхватом).
7.2.3 Третя перевага сублімаційного фотопаперу - такий папір має спеціальне покриття, яке забезпечує кращий контакт з роликами протяжного механізму. Відповідно, принтер без проблем друкує велику кількість аркушів і вам не потрібно буде поправляти кожен аркуш.
7.2.4 Одна дуже неприємна особливість сублімаційного фотопаперу - принтер може лишати на папері проколи від роликів протяжного механізму. Як наслідок, після термопереносу можна буде побачити білі крапки на чашках (на чохлах, на алюмінієвих пластинах). Хоча на тканині ці крапки як правило практично не видно.
При високій температурі у приміщенні (влітку) зображення з паперу може переходити на ролики протяжного механізму, і тоді на папері можуть лишатися не тільки проколи, а ще кольорові сліди.
Вирішення проблеми - як тільки помічаєте, що на папері почали з'являтися кольорові сліди - протріть ролики протяжного механізму. Після цього принтер почне друкувати без кольорових слідів.
Вставляйте в принтер лише чистий папір. Не вставляйте в принтер частково задрукований папір, тому що фарба з задрукованого паперу може переходити на ролики протяжного механізму, а далі ролики почнуть залишати кольорові сліди на папері.
7.2.5 Інша особливість сублімаційного паперу - потрібно обов'язково просушувати папір після друку, щоб вся волога випарувалась (наприклад покласти папір на якусь теплу суху поверхню).
Якщо папір просохне недостатньо, тоді при термопереносі на чашки залишки вологи у папері можуть помітно погіршити якість зображення (зображення може виглядати зернистим).

7.3. Використання сублімаційного скотчу.
Для зручності і надійності рекомендую використовувати сублімаційний скотч, щоб дуже надійно закріпити папір на носій. Якщо папір закріплений погано, тоді можливі проблеми при термопереносі (дивіться пункт № 6 "Приклад підбору оптимальних параметрів термопереносу", малюнок №6).

7.4. Використання термометра для дистанційного визначення температури термопресу.
Рекомендую використовувати термометр для дистанційного визначення температури термопресу. Тому що на деяких термопресах температура визначається неправильно, а навіть різниця у 10 градусів може грати дуже велику роль.

7.5. Визначення, чи термоперенос пройшов повністю чи ні.
Як вже казав, в визначенні оптимального режиму термопереносу вам дуже допоможе використання сублімаційного фотопаперу, тому що, перевірити, наскільки якісно відбувся термоперенос, буде набагато простіше: якщо після термопереносу сублімаційний фотопапір майже білий, значить термоперенос відбувся повністю, якщо на сублімаційному фотопапері все ще ідеально (або дуже добре) читається надруковане зображення, значить термоперенос пройшов лише частково і не до кінця.

Застереження, зображення на носії може виглядати наче з маленькими плямами (плями можуть бути розміром десь з міліметр, або менші, чи більші). Зустрічається при термопереносі у 3d-термопресі. Ймовірна причина така: забруднився матеріал, який використовується для притискання. І при термоперенесенні бруд з матеріалу переходить на носій. Швидке рішення проблеми - після того, як закріпили папір на носій, зверху закріпіть ще один аркуш чистого паперу, інколи допомагає і повністю усуває проблему. Але при можливості краще замінити забруднений матеріал.

Загалом, нюансів багато, все визначається методом спроб і помилок, не бійтеся експериментувати з режимом термопереносу (температура, час), при потребі можна виконувати термоперенос у кілька проходів, як було описано вище.

7.6. Різні режими при термопереносі на чохли.
Молд акумулює тепло і віддаватиме тепло новому чохлу, тому для першого чохла, коли молд ще холодний, може знадобитись вказати більший час термопереносу. А для наступних чохлів (коли молд прогрівся при перенесенні зображення на попередній чохол) можна зменшити час.

7.7. Прогрівання молду перед термопереносом.
Загалом, можна рекомендувати прогрівати молд перед термопереносом на чохол, актуально навіть в теплому приміщенні. Особливо це актуально, якщо ви працюєте в прохолодному приміщенні.

7.8. Прогрівання дна чашки перед термопереносом.
Відома проблема - нерівномірний прогрів чашки при термопереносі, тому що дно чашки прогрівається гірше. Як наслідок, зображення ближче до дна чашки переноситься менш якісно.
Шаманське рішення - прогрівати дно чашки перед термопереносом (поставити чашку на теплу поверхню і дочекатись, поки дно чашки прогріється).
